Parallelunterlagen-Set 18-teilig Länge 160 mm, Breite 8 mm

Dieser Artikel steht derzeit nicht zur Verfügung!
Möchten Sie benachrichtigt werden, sobald der Artikel wieder lieferbar ist?
Diese Seite ist durch reCAPTCHA geschützt und es gelten die Datenschutzrichtlinie und Nutzungsbedingungen.
Ich habe die Datenschutzbestimmungen zur Kenntnis genommen.

70,50 €*

% 86,00 €* (18.02% gespart)

Preise inkl. 19% USt. zzgl. Versandkosten

Derzeit nicht lieferbar

Artikelnummer: SP_14011
Bruttogewicht: 3,534 kg
Schnäppchen: Originalverpackung fehlt!

Einsatzzweck

Parallelunterlagen dienen als Werkstück-Aufspannhilfe für das achsparallele Spannen beim Fräsen. Sie können zum einen in Verbindung mit einem Maschinenschraubstock zur Höhenjustierung des Werkstücks im Schraubstock, zum anderen als Unterlage beim direkten Aufspannen auf dem Arbeitstisch verwendet werden. Hierdurch wird eine Beschädigung des Maschinentischs beim Durchbohren des Werkstücks vermieden.

Technische Daten

Höhe [mm]: 8, 10, 12, 14, 16, 18, 20, 25, 30
Breite [mm]: 8
Breite [mm]: 8
Gesamtlänge [mm]: 160
Material: Stahl 40Cr
Genauigkeit [mm]: +/- 0,01
Parallelität [mm]: 0,005
Härte [HRC]: 55 bis 62

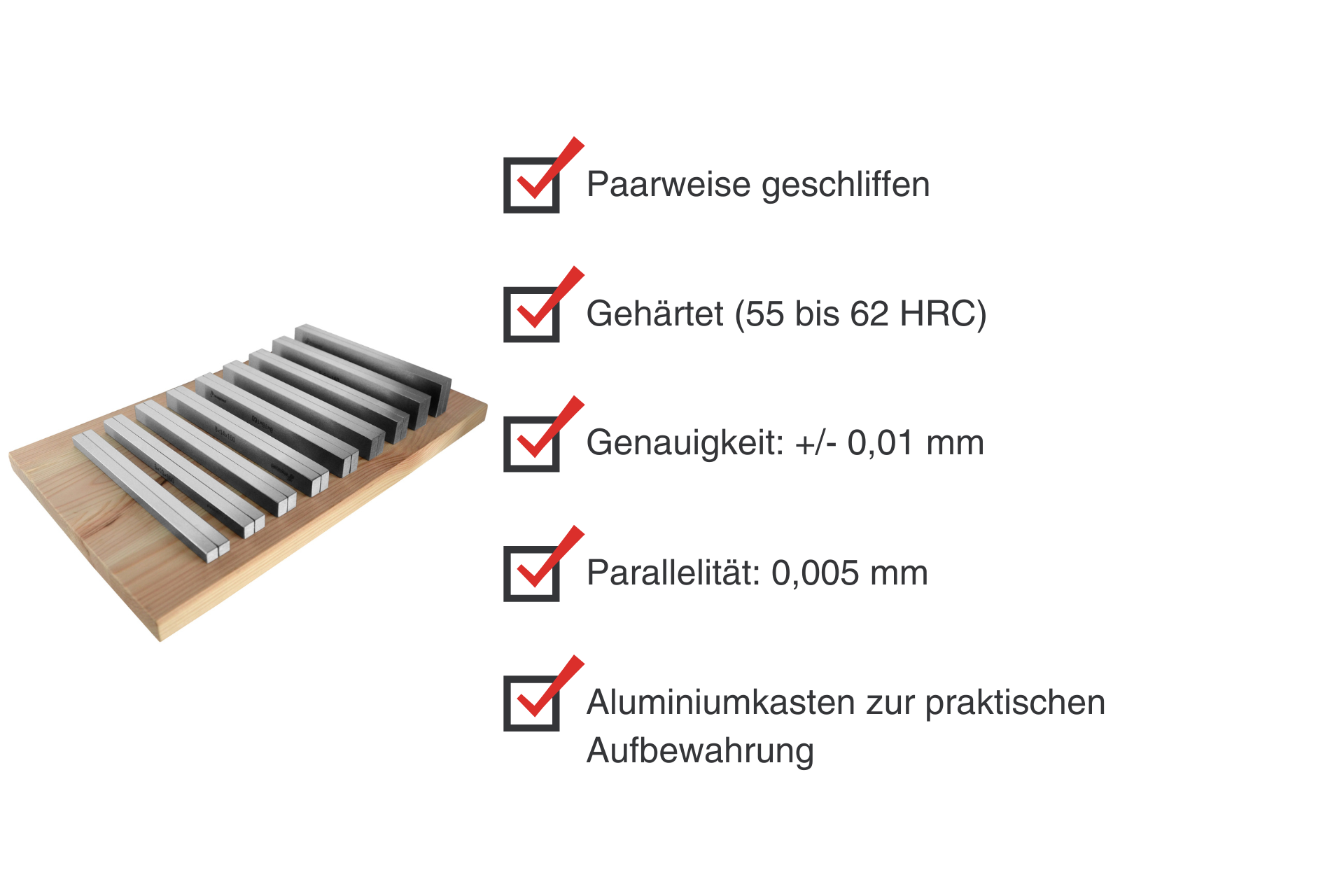

Paarweise geschliffen

Gehärtet (55 bis 62 HRC)

Genauigkeit: +/- 0,01 mm

Parallelität: 0,005 mm

Aluminiumkasten zur praktischen Aufbewahrung

Beschreibung

Dieses Set besteht aus neun Paaren Parallelunterlagen mit verschiedenen Breiten und Höhen. Um bestimmte Auflagenhöhen zu erreichen, können die Parallelunterlagen auch übereinander (stehend) verwendet werden. Die Angaben zur Toleranz beziehen sich ausschließlich auf die Höhe der einzelnen Parallelunterlagen. Zur praktischen und sachgemäßen Aufbewahrung wird das Set in einem Aluminiumkasten mit Schaumstoffeinlage geliefert.

Lieferumfang

  • 1 x Parallelunterlagen-Paar 8 x 8 x 180 mm
  • 1 x Parallelunterlagen-Paar 8 x 10 x 180 mm
  • 1 x Parallelunterlagen-Paar 8 x 12 x 180 mm
  • 1 x Parallelunterlagen-Paar 8 x 14 x 180 mm
  • 1 x Parallelunterlagen-Paar 8 x 16 x 180 mm
  • 1 x Parallelunterlagen-Paar 8 x 18 x 180 mm
  • 1 x Parallelunterlagen-Paar 8 x 20 x 180 mm
  • 1 x Parallelunterlagen-Paar 8 x 25 x 180 mm
  • 1 x Parallelunterlagen-Paar 8 x 30 x 180 mm
  • 1 x Aluminiumkasten zur Aufbewahrung
