Spannpratzen-Set 58-teilig M12 / 14 mm im Koffer
Einsatzzweck
Spannpratzen werden zum schnellen und sicheren Spannen von Werkstücken, Werkzeugen und Vorrichtungen auf Maschinentischen mit T-Nuten verwendet.
Technische Daten
| Für Nutenbreite [mm]: | 14 |
|---|---|
| Gewindegröße Stiftschrauben: | M12 |
| Werkzeugmaterial: | C45E-Stahl |
| Härtegrad [HRC]: | 18 - 20 |
| Spannhöhe (max.) [mm]: | 70 |
58-teiliges Set
Für 14 mm T-Nutenbreite und M12 Gewinde
Schnelles und sicheres Spannen von Werkstücken, Werkzeugen oder Vorrichtungen
Lieferung im praktischen, stabilen Kunststoffkoffer
Aus hochwertigem Vergütungsstahl
Beschreibung
Die einzelnen Komponenten aus diesem Set sind aus C45 Vergütungsstahl (Werkstoffnummer 1.0503) gefertigt und einer Wärmebehandlung unterzogen. Dies führt unter anderem zu einer Erhöhung der Zugfestigkeit.

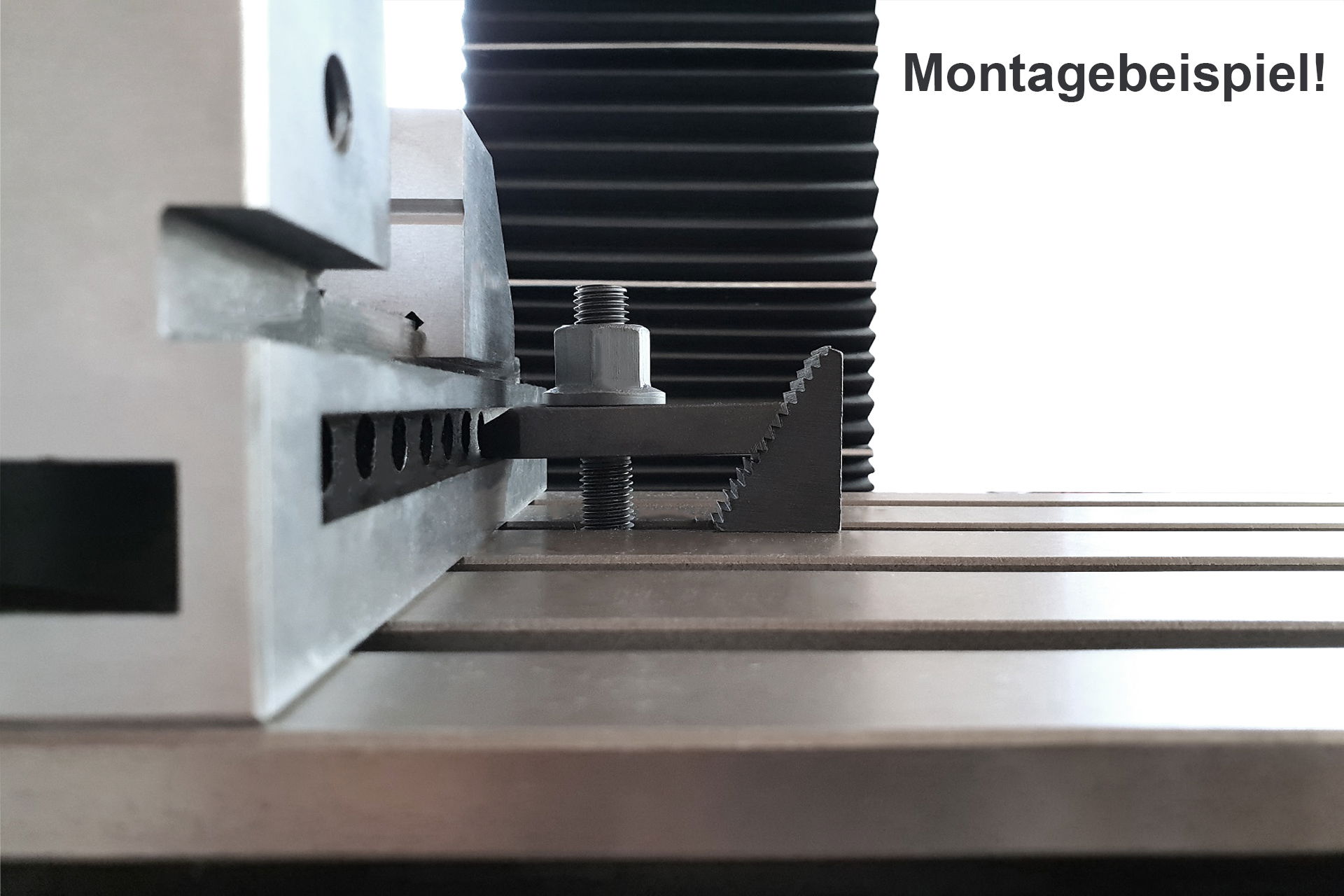

Montage (siehe Bild "Montagebeispiel")
Das mit einem Langloch versehene Spanneisen (auch Spannpratze genannt) wird so befestigt, dass es mit einem Ende auf dem zu spannenden Körper aufliegt. Das andere Ende stützt sich dabei auf eine Unterlage, den Stufenblock. Die Gewindestange wird so nah wie möglich am Werkstück angebracht und am unteren Ende auf einer Platte oder dem Maschinentisch mit Hilfe eines T-Nutensteins befestigt. Am oberen Ende der Stiftschraube wird eine Bundmutter montiert. Diese bringt durch kräftiges Anziehen die Spannkraft auf. Somit kann das Werkstück nicht mehr verrutschen. Dadurch können Sie Ihre Arbeiten am Werkstück sicher und schnell ausführen.
Das Spannpratzen-Set verfügt über eine maximale Spannhöhe von 70 mm.
Durch den praktischen Kunststoffkoffer sind die einzelnen Spannelemente übersichtlich aufbewahrt.
Lieferumfang
- 1 x Kunststoffkoffer
- 6 x T-Nutenstein
- 6 x Bundmutter
- 4 x Verlängerungsmutter
- 6 x Stufenspanneisen
- 12 x Stufenblock
- 24 x Stiftschraube
