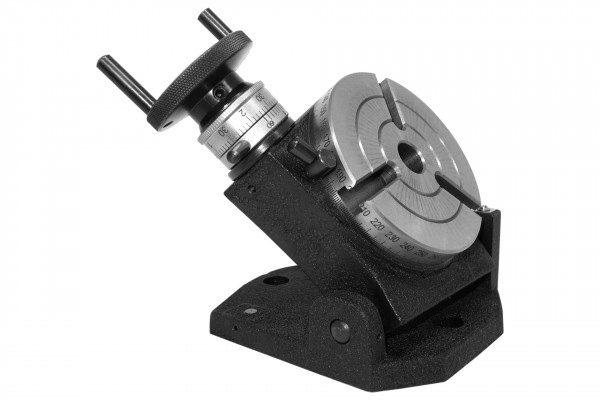

Rundtisch Ø 105 mm schwenkbar horizontal / vertikal

138,00 €*

Preise inkl. 19% USt. zzgl. Versandkosten

Lieferzeit: 1-3 Werktage **

Mehr als 10 Stück verfügbar (online und im Fachgeschäft)

Bestellen Sie innerhalb von 1 Stunde 19 Minuten und wir versenden noch am selben Tag.***
Kostenfreier Paketversand ab 49 € innerhalb Deutschlands.
Icon_Zubehör ansehen
Artikelnummer: 16205
EAN: 4260477290915
Bruttogewicht: 5,5 kg

Beschreibung

Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.

  • nachstellbare Schnecke
  • Übersetzung Schneckengetriebe 72:1
  • schwenkbar horizontal / vertikal
  • Skala 360°
  • durchgehende Spindelbohrung MK2
  • Ebenheit der Aufspannfläche: 0,02 mm;
  • Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;
  • Rundlaufgenauigkeit der Aufspannfläche: 0,04 mm
  • Gesamthöhe horizontal: 67 mm
  • Gesamthöhe vertikal: 195 mm
  • Nutenbreite: 8 mm
  • Gewicht netto: 5,3 kg

Mehr zur Marke und den Produkten von

Produktvergleich
Produkttitel
Rundtisch Ø 105 mm schwenkbar horizontal / vertikal
Rundtisch Ø 80 mm horizontal / vertikal
Rundtisch Ø 80 mm schwenkbar horizontal / vertikal
Rundtisch Ø 100 mm horizontal / vertikal
Rundtisch Ø 100 mm schwenkbar horizontal / vertikal
Rundtisch Ø 110 mm horizontal / vertikal
Teilapparat-Set mit Rundtisch Ø 110 mm, Reitstock und Teilscheiben
Rundtisch Ø 110 mm VERTEX HV-4
Rundtisch Ø 110 mm schwenkbar VERTEX VU-100
Rundtisch Ø 150 mm schwenkbar horizontal / vertikal
Rundtisch Ø 150 mm VERTEX HV-6
Rundtisch Ø 150 mm schwenkbar VERTEX VU-150
Bewertung
Beschreibung
<p>Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.</p><ul><li>nachstellbare Schnecke</li><li>Übersetzung Schneckengetriebe 72:1</li><li>schwenkbar horizontal / vertikal</li><li>Skala 360°</li><li>durchgehende Spindelbohrung MK2</li><li>Ebenheit der Aufspannfläche: 0,02 mm;</li><li>Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;</li><li>Rundlaufgenauigkeit der Aufspannfläche: 0,04 mm</li><li>Gesamthöhe horizontal: 67 mm</li><li>Gesamthöhe vertikal: 195 mm</li><li>Nutenbreite: 8 mm</li><li>Gewicht netto: 5,3 kg</li></ul>
<p>Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.</p><p>- Übersetzung Schneckengetriebe 36:1<br />- horizontal und vertikal verwendbar<br />- Skala 360°<br />- Ebenheit der Aufspannfläche: 0,02 mm<br>- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm<br>- Gesamthöhe horizontal 42,5 mm<br />- Gesamthöhe vertikal 130 mm<br />- Nutenbreite 8 mm<br />- Gewicht netto 1,9 kg</p>
<p>Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.</p><p>- Übersetzung Schneckengetriebe 36:1;<br />- schwenkbar horizontal / vertikal;<br />- Skala 360°;<br />- Ebenheit der Aufspannfläche: 0,02 mm<br>- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm<br>- Gesamthöhe horizontal 55 mm;<br />- Gesamthöhe vertikal 150 mm;<br />- Nutenbreite 8 mm;<br />- Gewicht netto 2,4 kg</p>
<p>Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.</p><p>- Übersetzung Schneckengetriebe 36:1;<br />- horizontal und vertikal verwendbar;<br />- Skala 360°;<br />- Ebenheit der Aufspannfläche: 0,02 mm<br>- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm<br>- Gesamthöhe horizontal 56 mm;<br />- Gesamthöhe vertikal 160 mm;<br />- Nutenbreite 8 mm;<br />- Gewicht netto 3,5 kg</p>
<p>Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.</p><p>- nachstellbare Schnecke<br>- Übersetzung Schneckengetriebe 36:1;<br />- schwenkbar horizontal / vertikal;<br />- Skala 360°;<br />- Ebenheit der Aufspannfläche: 0,02 mm;<br>- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;<br>- Gesamthöhe horizontal 70 mm;<br />- Gesamthöhe vertikal 170 mm;<br />- Nutenbreite 13 mm;<br />- Gewicht netto 4,9 kg</p>
<p>Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.</p><p>- nachstellbare Schnecke<br>- Übersetzung Schneckengetriebe 90:1;<br />- horizontal und vertikal verwendbar;<br />- Skala 360°;<br />- durchgehende Spindelbohrung MK2;<br />- Ebenheit der Aufspannfläche: 0,02 mm;<br>- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;<br>- Rundlaufgenauigkeit der Aufspannfläche: 0,04 mm<br>- Gesamthöhe horizontal 80 mm;<br />- Gesamthöhe vertikal 150 mm;<br />- Nutenbreite 10 mm;<br />- Gewicht netto 7,8 kg</p>
<p>Teilapparat-Set mit Rundtisch Ø 110 mm, Reitstock und Teilscheiben.</p></br><p><strong>Teilapparat horizontal / vertikal, Ø 110 mm</strong></p><ul><li>nachstellbare Schnecke</li><li>Übersetzung Schneckengetriebe 90:1</li><li>horizontal und vertikal verwendbar</li><li>Skala 360°</li><li>durchgehende Spindelbohrung MK2</li><li>Ebenheit der Aufspannfläche: 0,02 mm;</li><li>Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm</li><li>Rundlaufgenauigkeit der Aufspannfläche: 0,04 mm</li><li>Die genauen Maße entnehmen Sie bitte der Abbildung.</li></ul></br><p><strong>Reitstock höhenverstellbar</strong></p><ul><li>Höhenverstellbar von 77 bis 103 mm</li><li>Reitstock-Pinolenhub: 27 mm</li></ul></br><p><strong>Teilscheiben-Set</strong></p><ul><li>A-Scheibe: 15, 16, 17, 18, 19, 20</li><li>B-Scheibe: 21, 23, 27, 29, 31, 33</li><li>C-Scheibe: 37, 39, 41, 43, 47, 49</li></ul>
<p>Präzisions-Teilapparat horizontal / vertikal, 110 mm der Firma VERTEX, Modell HV-4</p><p>Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.</p><p>- nachstellbare Schnecke, gehärtet und geschliffen;<br />- Übersetzung Schneckengetriebe 90:1;<br />- Schnellklemmeinrichtung;<br />- horizontal und vertikal verwendbar;<br />- Skala 360°;<br />- durchgehende Spindelbohrung MK2;<br />- Ebenheit der Aufspannfläche: 0,02 mm;<br />- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;<br />- Rundlaufgenauigkeit der Aufspannfläche: 0,02 mm.</p><p>Die genauen Maße entnehmen Sie bitte der Abbildung.</p><p>Einen passenden Reitstock und Teilscheiben finden Sie ebenfalls in unserem Shop.</p><table> <tbody> <tr> <td>Belastbarkeit horizontal</td> <td>35 kg</td> </tr> <tr> <td>Belastbarkeit vertikal</td> <td>18 kg</td> </tr> <tr> <td>durchgehende Spindelbohrung</td> <td>MK2</td> </tr> <tr> <td>Nettogewicht</td> <td>7 kg</td> </tr> </tbody></table>
<p>Präzisions-Teilapparat horizontal / vertikal schwenkbar, 110 mm der Firma VERTEX, Modell VU-100</p><p>Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.</p><p>- nachstellbare Schnecke, gehärtet und geschliffen;<br />- Übersetzung Schneckengetriebe 90:1;<br />- Schnellklemmeinrichtung;<br />- horizontal und vertikal verwendbar;<br />- Skala 360°;<br />- durchgehende Spindelbohrung MK2;<br />- Ebenheit der Aufspannfläche: 0,02 mm;<br />- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;<br />- Rundlaufgenauigkeit der Aufspannfläche: 0,02 mm.</p><p>Im Lieferumfang sind auch ein Innensechskantschlüssel und vier Stück Niederspannklötze für M10 enthalten.</p><p>Die genauen Maße entnehmen Sie bitte der Abbildung.</p><p>Einen passenden Reitstock und Teilscheiben finden Sie ebenfalls in unserem Shop.</p><p>&nbsp;</p><table> <tbody> <tr> <td>Anzahl der Nuten</td> <td>3</td> </tr> <tr> <td>durchgehende Spindelbohrung</td> <td>MK2</td> </tr> <tr> <td>Nettogewicht</td> <td>13,5 kg</td> </tr> </tbody></table>
<p>Teilapparat horizontal / vertikal schwenkbar, Ø 150 mm</p><p>Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.</p><ul><li>nachstellbare Schnecke</li><li>Übersetzung Schneckengetriebe 90:1</li><li>Schnellklemmeinrichtung</li><li>horizontal und vertikal verwendbar</li><li>Skala 360°</li><li>durchgehende Spindelbohrung MK2</li><li>Ebenheit der Aufspannfläche: 0,02 mm;</li><li>Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;</li><li>Rundlaufgenauigkeit der Aufspannfläche: 0,04 mm</li><li>Nettogewicht: 19,7 kg</li></ul><p><b>Im Lieferumfang sind auch vier Stück Niederspannklötze für M10 sowie vier Innensechskantschrauben M10 x 30 mm enthalten.</b></p><p>Die genauen Maße entnehmen Sie bitte der Abbildung.</p><p>Einen passenden Reitstock und Teilscheiben finden Sie ebenfalls in unserem Shop.</p>
<p>Präzisions-Teilapparat horizontal / vertikal, 150 mm der Firma VERTEX, Modell HV-6</p><p>Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.</p><p>- nachstellbare Schnecke, gehärtet und geschliffen;<br />- Übersetzung Schneckengetriebe 90:1;<br />- Schnellklemmeinrichtung;<br />- horizontal und vertikal verwendbar;<br />- Skala 360°;<br />- durchgehende Spindelbohrung MK2;<br />- Ebenheit der Aufspannfläche: 0,02 mm;<br />- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;<br />- Rundlaufgenauigkeit der Aufspannfläche: 0,02 mm.</p><p>Die genauen Maße entnehmen Sie bitte der Abbildung.</p><p>Einen passenden Reitstock und Teilscheiben finden Sie ebenfalls in unserem Shop.</p><p>&nbsp;</p><table> <tbody> <tr> <td>Belastbarkeit horizontal</td> <td>40 kg</td> </tr> <tr> <td>Belastbarkeit vertikal</td> <td>20 kg</td> </tr> <tr> <td>durchgehende Spindelbohrung</td> <td>MK2</td> </tr> <tr> <td>Nettogewicht</td> <td>12,1 kg</td> </tr> </tbody></table>
<p>Präzisions-Teilapparat horizontal / vertikal schwenkbar, 150 mm der Firma VERTEX, Modell VU-150</p><p>Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.</p><p>- nachstellbare Schnecke, gehärtet und geschliffen;<br />- Übersetzung Schneckengetriebe 90:1;<br />- Schnellklemmeinrichtung;<br />- horizontal und vertikal verwendbar;<br />- Skala 360°;<br />- durchgehende Spindelbohrung MK2;<br />- Ebenheit der Aufspannfläche: 0,02 mm;<br />- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;<br />- Rundlaufgenauigkeit der Aufspannfläche: 0,02 mm.</p><p>Im Lieferumfang sind auch ein Innensechskantschlüssel und vier Stück Niederspannklötze für M10 enthalten.</p><p>Die genauen Maße entnehmen Sie bitte der Abbildung.</p><p>Einen passenden Reitstock und Teilscheiben finden Sie ebenfalls in unserem Shop.</p><table> <tbody> <tr> <td>Anzahl der Nuten</td> <td>3</td> </tr> <tr> <td>durchgehende Spindelbohrung</td> <td>MK2</td> </tr> <tr> <td>Nettogewicht</td> <td>21,5 kg</td> </tr> </tbody></table>
Preis

138,00 €*

Inhalt: 1 Stück

63,00 €*

Inhalt: 1 Stck

110,00 €*

Inhalt: 1 Stck

86,00 €*

Inhalt: 1 Stck

125,00 €*

Inhalt: 1 Stck

139,00 €*

Inhalt: 1 Stck

249,00 €*

Inhalt: 1 Stück

245,00 €*

Inhalt: 1 Stck

462,00 €*

Inhalt: 1 Stck

345,00 €*

Inhalt: 1 Stück

283,00 €*

Inhalt: 1 Stck

493,00 €*

Inhalt: 1 Stck

18 von 18 Bewertungen

4.44 von 5 Sternen


Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.

Diese Seite ist durch reCAPTCHA geschützt und es gelten die Datenschutzrichtlinie und Nutzungsbedingungen.
Diese Seite ist durch reCAPTCHA geschützt und es gelten die Datenschutzrichtlinie und Nutzungsbedingungen.

March 8, 2024 14:01
Chris K.

Gutes Preis-Leistungsverhältnis, aber mit deutlichen Mängeln

Ich habe den Rundtisch im Februar 2024 gekauft und muss leider die bereits im Januar 2018 vom Nutzer "Wilfried M." geäusserte Kritik vollumfänglich erneuern: "Die Bohrung in der Bodenplatte fluchtet nicht mit dem MK2 Konus. Daher läßt sich das Spannzangen Futter nicht einsetzen, wenn der Drehtisch horizontal oder in kleineren Kippwinkeln fixiert ist." Das Problem ist weiterhin nicht behoben, und besteht im beschriebenen Umfang vollständig weiterhin. Auch der Paulimot Prüfdorn MK2 (Artikelnummer: 21087) lässt sich bei horizontalem Drehtisch oder kleinen Kippwinkeln nicht einsetzen. Zum Rundlauf des Rundtischs, bzw. eingearbeiteten MK2-Konus: Mit eingesetztem o.a. Prüfdorn (und notwendigerweise gekipptem Rundtisch) messe ich einen Rundlauffehler "nahe" dem Rundtisch von ca. 3/100 mm. Das ist sehr gut! In ca. 100 mm Entfernung vom Rundtisch messe ich einen Rundlauffehler von 15/100 mm - das betrachte ich als schlecht. Ich verwende den o.a. Prüfdorn als Zentrierhilfe für ein direkt (ohne Zwischenflansch) montiertes, am Umfang modifiziertes (im Randbereich in Achsrichtung an drei Stellen durchbohrtes) Dreibackenfutter (Artikelnummer: 4031) und habe eine Rundlaufgenauigkeit des nicht mehr im Konus des Rundtischs, sondern mit dem Zylinder im Dreibackenfutter eingespannten Prüfdorns von ca. 12/100 mm erreicht. Das ist nicht rekordverdächtig, aber für den Preis immer noch sehr gut.

February 28, 2023 18:17
Uwe I.

Preis Leistung sehr gut

Preis Leistung sehr gut

April 7, 2022 15:14
andre s.

Gut

Bin zufrieden . Für mein Gebrauch tip top.

January 6, 2022 00:00
Hans-Jürgen T.

Sehr guter Teilapparat

Bisher kann ich nur gutes über diesen Teilapparat berichten. Dreht sich geschmeidig, lässt sich sauber einstellen. Für den Hobbybereich sehr gut geeignet. Einziger Kritikpunkt sind die manchmal scharfen Grate. Da bleibt jeder Putzlumpen hängen ;-) Hätten wir in der Lehre sowas beim "Moischter" abgegeben, dann hätte der uns alles geheißen. Ist aber nichts, was man mit einer kleinen Feile hinbekommt. Darum ist das jammern auf hohem Niveau.....

Antwort von paulimot: Hallo Hans-Jürgen T., vielen Dank für Ihr Feedback zum Teilapparat. Ja, das mit dem "Moischter" kenn ich auch noch... ;-) Wir geben das aber sehr gerne an den Hersteller weiter. Ihr paulimot-Team

August 5, 2020 00:00
Siegfried W.

Gutes Preis-Leistungs-Verhältnis

Optimal für universelle Arbeiten

April 8, 2020 00:00
Dieter G.

Verpackung n.i.O.

Leider wurde beim Versand durch die m.E. unzureichende Verpackung (möglicherweise durch Fallenlassen) die Feststellschraube für den Drehteller verbogen, so dass sie sich nicht mehr auf Anschlag hineindrehen lässt. Da das Gewinde eine größere Steigung als die einer Norm-M6 hat, kann man nicht einfach eine handelsübliche Schraube als Ersatz verwenden.

Antwort von paulimot: Sehr geehrter Dieter G., vielen Dank für die Rückmeldung und super, dass Sie sich gleichzeitig auch direkt an unseren Kundensupport gewendet haben. So konnten wir Ihnen direkt eine neue Schraube zusenden und damit den Versandschaden beheben. Mit freundlichen Grüßen, Ihr paulimot-Team

February 13, 2020 00:00
Walter S.

Teilapparat Rundtisch 105 mm

Für kleine Frästeile Super

January 10, 2020 00:00
Markus B.

Toller kleiner Rundtisch

Für den Preis ein perfekter kleiner Rundtisch, genau was jedem zu seiner Fräse zuhause noch fehlt - klar , größer , besser , teurer geht immer - Ich kann ihn aber bedenkenlos empfehlen.

September 10, 2019 00:00
Werner S.

1A Rundtisch

Preis Leistung super einfach GUT bei Paulimot zu kaufen

July 29, 2019 00:00
Mario K.

tolles Produkt

Habe den Teilapperat schon öfter mit Flansch und Backenfutter verwendet, Ich muss sagen er ist für mich unverzichtbar, zumal lässt er sich in verschiedenen Winkelposition einstellen. Einfach nur Top, kann ihn nur weiter Empfehlen.
