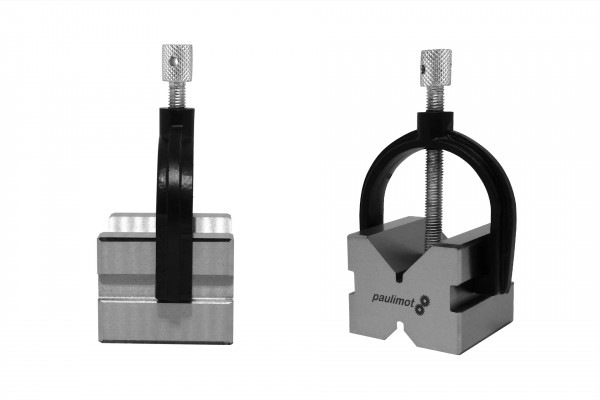

Prismen-Paar mit Spannbügeln, je 46 x 42 x 36 mm bis 32 mm
24,00 €*
% 39,00 €* (38.46% gespart)Preise inkl. 19% USt. zzgl. Versandkosten
Derzeit nicht lieferbar
Einsatzzweck
Ein Prismen-Paar wird zum parallelen Aufspannen, Anreißen, Ausrichten und Überprüfen von zylindrischen Werkstücken, bzw. Wellen benötigt. Es ist besonders bei Bohr-, Fräs-, Schleif- und Inspektionsarbeiten zu empfehlen.
Technische Daten
| Gesamtlänge [mm]: | 46 |
|---|---|
| Gesamtbreite [mm]: | 42 |
| Gesamthöhe [mm]: | 35 |
| Werkzeugmaterial: | gehärtet |
| Werkzeugmaterial: | Stahl, gehärtet |
| Härtegrad [HRC]: | 50 - 60 |
| Spannbereich kl. Prisma [mm]: | 3 - 25 |
| Spannbereich gr. Prisma [mm]: | 3 - 32 |
Zum parallelen Aufspannen, Anreißen, Ausrichten und Überprüfen von zylindrischen Werkstücken, bzw. Wellen
Maße (L x B x H): 46 x 42 x 36 mm
Gehärtet und allseitig Präzisionsgeschliffen
Spannbereich: 3 - 32 mm
Toleranz bei Parallelität und Rechtwinkligkeit: max. 0,01 mm
Beschreibung
Jedes Prisma verfügt über zwei eingefräste V-Längsnuten mit 90°-Winkel zum Spannen von Rundmaterial. Die stabile Klemme ermöglicht die Verwendung der Prismen-Blöcke an der Seitenfläche einschließlich der Basis. Die maximale Höhendifferenz der beiden Prismen liegt bei 0,005 mm.
Das kleine Prisma hat einen Spannbereich von 3 bis 26 mm, das große Prisma von 3 bis 32 mm. Somit kann Rundmaterial mit einem Durchmesser von 3 bis 32 mm gespannt werden.
Die Parallelität gegenüberliegender Flächen, die Parallelität und die Rechtwinkligkeit der V-Nuten in Bezug auf alle Oberflächen und die Rechtwinkligkeit der angrenzenden Außenflächen beträgt max. 0,01 mm. Die Ebenheit der Arbeitsflächen liegt bei max. 0,005 mm.
Das Prismen-Paar ist aus Stahl gefertigt, hat einen Härtegrad von 50 bis 60 HRC und ist allseitig präzisionsgeschliffen.
Lieferumfang
- 2 x Prisma 46 x 42 x 36 mm
- 2 x Spannbügel
