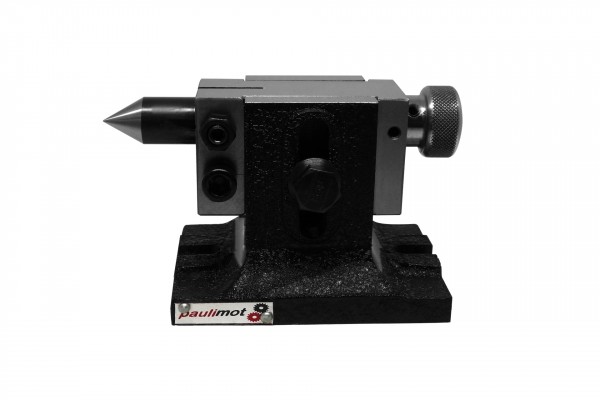

Reitstock für Teilapparate, höhenverstellbar von 75 bis 90 mm
44,50 €*
% 55,50 €* (19.82% gespart)Preise inkl. 19% USt. zzgl. Versandkosten
Derzeit nicht lieferbar
Einsatzzweck
Der Reitstock wird beim Fräsen verwendet, um Werkstücke "zwischen den Spitzen" zu bearbeiten bzw. Werkstücke, die etwas weiter aus dem Teilapparat stehen, zu stützen oder horizontal auszurichten.
Technische Daten
| Spitzenhöhe [mm]: | 75 - 90 |
|---|---|
| Spitzen-Ø [mm]: | 20 |
| Material Spitze: | C45E-Stahl |
| Härtegrad Spitze [HRC]: | 40 - 45 |
| Maße Sockel [mm]: | 117 x 84 |
| Gesamthöhe [mm]: | 90 |
| Gewicht netto [kg]: | 2,7 |
Höhenverstellbar von 75 bis 90 mm
Verstellbarkeit der Zentrierspitze um 30 mm
Zu Verwendung beim Fräsen längerer Wellen
Genaue Zentrierung des Werkstücks in horizontale Position
Beschreibung
Dieser Reitstock ist durch die höhenverstellbare Spitze für Teilapparate geeignet, deren Drehtischmitte bei vertikaler Stellung zwischen 75 und 90 mm liegt.
Um eine horizontale Ausrichtung des Werkstücks zu erreichen, wird dieses zwischen den Teilapparat und dem Reitstock gespannt. Durch eine Klemmschraube wird die Reitstockspitze in der eingestellten Höhe fixiert, ebenso kann die horizontale Stellung der Spitze durch Klemmung gesichert werden.
Die seitliche Verstellung der Zentrierspitze wird durch einen gerändelten Drehknopf ermöglicht. Der horizontale Verfahrweg der Spitze beträgt 30 mm.
Lieferumfang
- 1 x Reitstock mit höhenverstellbarer Spitze von 75 bis 90 mm
