Vierfach-Prismen-Paar, je 95 x 71 x 36 mm
40,00 €*
% 46,00 €* (13.04% gespart)Preise inkl. 19% USt. zzgl. Versandkosten
Derzeit nicht lieferbar
Einsatzzweck
Ein Prismen-Paar wird zum parallelen Aufspannen, Anreißen, Ausrichten und Überprüfen von zylindrischen Werkstücken bzw. Wellen benötigt. Besonders bei Bohr-, Fräs-, Schleif- und Inspektionsarbeiten ist der Einsatz eines solchen Prismen-Paars zu empfehlen.
Technische Daten
| Gesamtlänge [mm]: | 70 |
|---|---|
| Gesamtbreite [mm]: | 35 |
| Gesamthöhe [mm]: | 95 |
| Breite der V-Nuten [mm]: | 20, 30, 40, 50 |

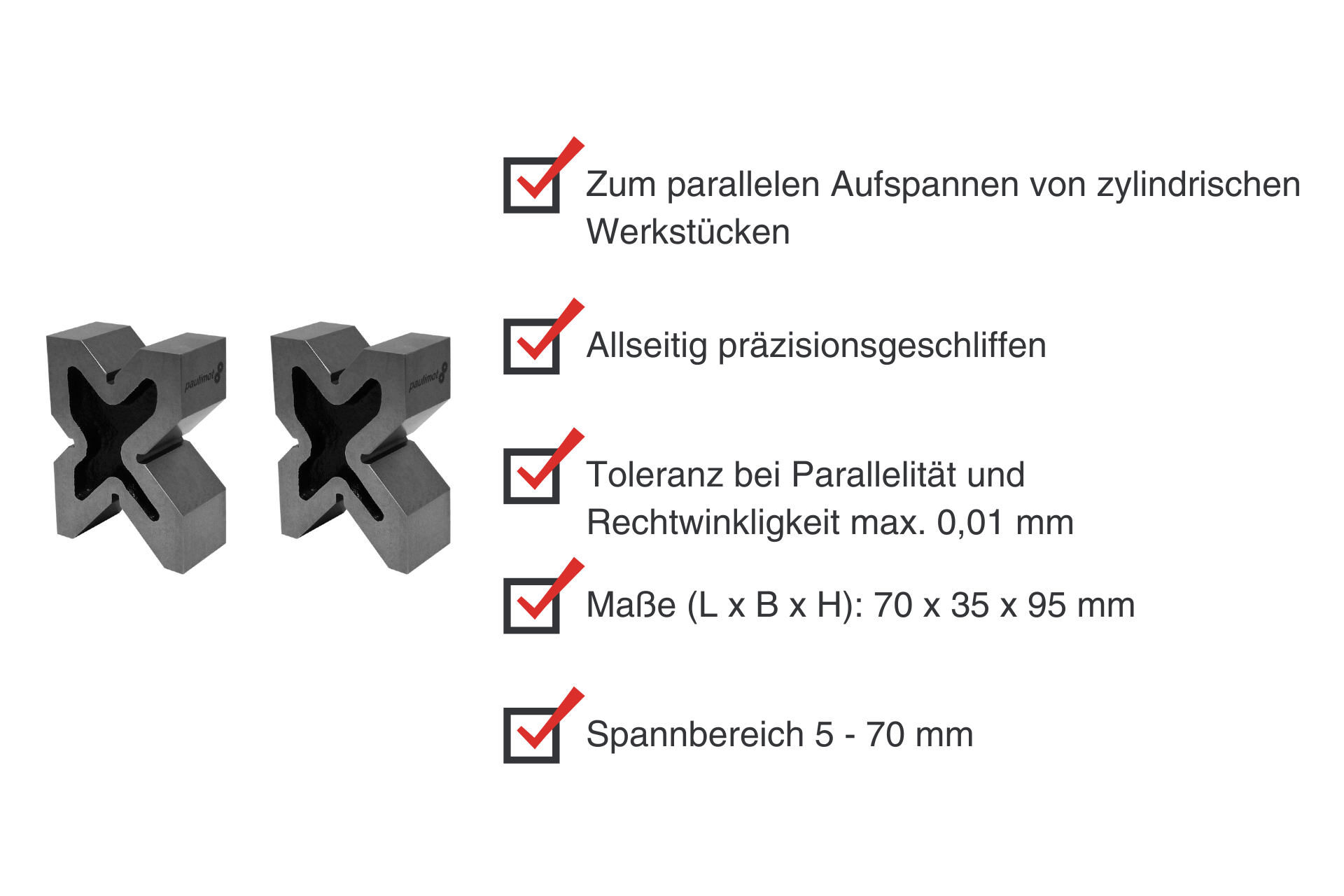

Zum parallelen Aufspannen von zylindrischen Werkstücken
Allseitig präzisionsgeschliffen
Toleranz bei Parallelität und Rechtwinkligkeit max. 0,01 mm
Maße (L x B x H): 70 x 35 x 95 mm
Spannbereich 5 - 70 mm
Beschreibung
Jedes Prisma verfügt über vier eingefräste V-Nuten mit 90°-Winkel zum Spannen von Rundmaterial. Die maximale Höhendifferenz der beiden Prismen liegt bei 0,005 mm.
Durch die vier verschieden großen Prismen können Wellen bzw. Rundmaterialien von 5 bis 70 mm aufgespannt werden.
Die Parallelität gegenüberliegender Auflageflächen, die Parallelität und die Rechtwinkligkeit der V-Nuten in Bezug auf alle Oberflächen und die Rechtwinkligkeit der angrenzenden Außenflächen beträgt max. 0,01 mm. Die Ebenheit der Arbeitsflächen liegt bei max. 0,005 mm.
Das Prismen-Paar ist allseitig präzisionsgeschliffen.
Lieferumfang
- 2 x Vierfach-Prisma, 70 x 35 x 95 mm mm
