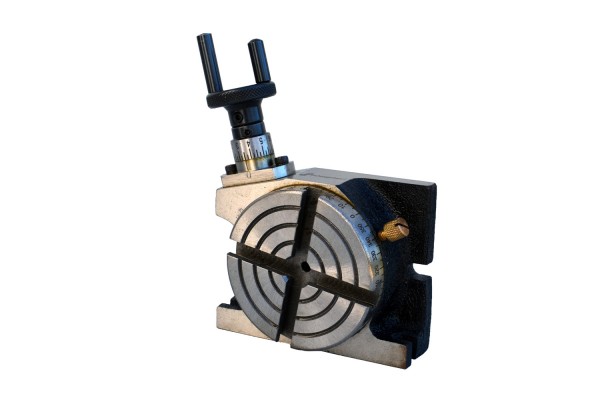

Rundtisch Ø 80 mm horizontal / vertikal

Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.

- Übersetzung Schneckengetriebe 36:1
- horizontal und vertikal verwendbar
- Skala 360°
- Ebenheit der Aufspannfläche: 0,02 mm
- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm
- Gesamthöhe horizontal 42,5 mm
- Gesamthöhe vertikal 130 mm
- Nutenbreite 8 mm
- Gewicht netto 1,9 kg

Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.

- Übersetzung Schneckengetriebe 36:1;
- schwenkbar horizontal / vertikal;
- Skala 360°;
- Ebenheit der Aufspannfläche: 0,02 mm
- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm
- Gesamthöhe horizontal 55 mm;
- Gesamthöhe vertikal 150 mm;
- Nutenbreite 8 mm;
- Gewicht netto 2,4 kg

Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.

- Übersetzung Schneckengetriebe 36:1;
- horizontal und vertikal verwendbar;
- Skala 360°;
- Ebenheit der Aufspannfläche: 0,02 mm
- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm
- Gesamthöhe horizontal 56 mm;
- Gesamthöhe vertikal 160 mm;
- Nutenbreite 8 mm;
- Gewicht netto 3,5 kg

Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.

- nachstellbare Schnecke
- Übersetzung Schneckengetriebe 36:1;
- schwenkbar horizontal / vertikal;
- Skala 360°;
- Ebenheit der Aufspannfläche: 0,02 mm;
- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;
- Gesamthöhe horizontal 70 mm;
- Gesamthöhe vertikal 170 mm;
- Nutenbreite 13 mm;
- Gewicht netto 4,9 kg

Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.

• nachstellbare Schnecke
• Übersetzung Schneckengetriebe 72:1
• schwenkbar horizontal / vertikal
• Skala 360°
• durchgehende Spindelbohrung MK2
• Ebenheit der Aufspannfläche: 0,02 mm;
• Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;
• Rundlaufgenauigkeit der Aufspannfläche: 0,04 mm
• Gesamthöhe horizontal: 67 mm
• Gesamthöhe vertikal: 195 mm
• Nutenbreite: 8 mm
• Gewicht netto: 5,3 kg

Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.

- nachstellbare Schnecke
- Übersetzung Schneckengetriebe 90:1;
- horizontal und vertikal verwendbar;
- Skala 360°;
- durchgehende Spindelbohrung MK2;
- Ebenheit der Aufspannfläche: 0,02 mm;
- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;
- Rundlaufgenauigkeit der Aufspannfläche: 0,04 mm
- Gesamthöhe horizontal 80 mm;
- Gesamthöhe vertikal 150 mm;
- Nutenbreite 10 mm;
- Gewicht netto 7,8 kg

Teilapparat-Set mit Rundtisch Ø 110 mm, Reitstock und Teilscheiben.

Teilapparat horizontal / vertikal, Ø 110 mm

• nachstellbare Schnecke
• Übersetzung Schneckengetriebe 90:1
• horizontal und vertikal verwendbar
• Skala 360°
• durchgehende Spindelbohrung MK2
• Ebenheit der Aufspannfläche: 0,02 mm;
• Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm
• Rundlaufgenauigkeit der Aufspannfläche: 0,04 mm
• Die genauen Maße entnehmen Sie bitte der Abbildung.

Reitstock höhenverstellbar

• Höhenverstellbar von 77 bis 103 mm
• Reitstock-Pinolenhub: 27 mm

Teilscheiben-Set

• A-Scheibe: 15, 16, 17, 18, 19, 20
• B-Scheibe: 21, 23, 27, 29, 31, 33
• C-Scheibe: 37, 39, 41, 43, 47, 49

Präzisions-Teilapparat horizontal / vertikal, 110 mm der Firma VERTEX, Modell HV-4

Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.

- nachstellbare Schnecke, gehärtet und geschliffen;
- Übersetzung Schneckengetriebe 90:1;
- Schnellklemmeinrichtung;
- horizontal und vertikal verwendbar;
- Skala 360°;
- durchgehende Spindelbohrung MK2;
- Ebenheit der Aufspannfläche: 0,02 mm;
- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;
- Rundlaufgenauigkeit der Aufspannfläche: 0,02 mm.

Die genauen Maße entnehmen Sie bitte der Abbildung.

Einen passenden Reitstock und Teilscheiben finden Sie ebenfalls in unserem Shop.

Präzisions-Teilapparat horizontal / vertikal schwenkbar, 110 mm der Firma VERTEX, Modell VU-100

Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.

- nachstellbare Schnecke, gehärtet und geschliffen;
- Übersetzung Schneckengetriebe 90:1;
- Schnellklemmeinrichtung;
- horizontal und vertikal verwendbar;
- Skala 360°;
- durchgehende Spindelbohrung MK2;
- Ebenheit der Aufspannfläche: 0,02 mm;
- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;
- Rundlaufgenauigkeit der Aufspannfläche: 0,02 mm.

Im Lieferumfang sind auch ein Innensechskantschlüssel und vier Stück Niederspannklötze für M10 enthalten.

Die genauen Maße entnehmen Sie bitte der Abbildung.

Einen passenden Reitstock und Teilscheiben finden Sie ebenfalls in unserem Shop.

Teilapparat horizontal / vertikal schwenkbar, Ø 150 mm

Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.

• nachstellbare Schnecke
• Übersetzung Schneckengetriebe 90:1
• Schnellklemmeinrichtung
• horizontal und vertikal verwendbar
• Skala 360°
• durchgehende Spindelbohrung MK2
• Ebenheit der Aufspannfläche: 0,02 mm;
• Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;
• Rundlaufgenauigkeit der Aufspannfläche: 0,04 mm
• Nettogewicht: 19,7 kg

Im Lieferumfang sind auch vier Stück Niederspannklötze für M10 sowie vier Innensechskantschrauben M10 x 30 mm enthalten.

Die genauen Maße entnehmen Sie bitte der Abbildung.

Einen passenden Reitstock und Teilscheiben finden Sie ebenfalls in unserem Shop.

Präzisions-Teilapparat horizontal / vertikal, 150 mm der Firma VERTEX, Modell HV-6

Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.

- nachstellbare Schnecke, gehärtet und geschliffen;
- Übersetzung Schneckengetriebe 90:1;
- Schnellklemmeinrichtung;
- horizontal und vertikal verwendbar;
- Skala 360°;
- durchgehende Spindelbohrung MK2;
- Ebenheit der Aufspannfläche: 0,02 mm;
- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;
- Rundlaufgenauigkeit der Aufspannfläche: 0,02 mm.

Die genauen Maße entnehmen Sie bitte der Abbildung.

Einen passenden Reitstock und Teilscheiben finden Sie ebenfalls in unserem Shop.

Präzisions-Teilapparat horizontal / vertikal schwenkbar, 150 mm der Firma VERTEX, Modell VU-150

Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten. Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.

- nachstellbare Schnecke, gehärtet und geschliffen;
- Übersetzung Schneckengetriebe 90:1;
- Schnellklemmeinrichtung;
- horizontal und vertikal verwendbar;
- Skala 360°;
- durchgehende Spindelbohrung MK2;
- Ebenheit der Aufspannfläche: 0,02 mm;
- Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm;
- Rundlaufgenauigkeit der Aufspannfläche: 0,02 mm.

Im Lieferumfang sind auch ein Innensechskantschlüssel und vier Stück Niederspannklötze für M10 enthalten.

Die genauen Maße entnehmen Sie bitte der Abbildung.

Einen passenden Reitstock und Teilscheiben finden Sie ebenfalls in unserem Shop.
