Messstativ mit Magnetfuß und Feinjustierung
Einsatzzweck
Ein Messstativ dient der Aufnahme von Messgeräten, wie zum Beispiel Messuhren oder Fühlhebelmessgeräten. Der Sockel besteht meistens aus einem Magnetblock. Der Hauptbestandteil eines Messstativs ist der Arm. Durch seine verstellbaren Gelenke lässt sich das Messinstrument an der gewünschten Stelle anbringen. Am Ende der Gelenkstange befinden sich verschiedene Aufnahmen zur Befestigung des benötigten Messgeräts. Es wird unterschieden in Messstative mit Zentralklemmung und Messstative mit Einzelgelenkverstellung.
Technische Daten
| Armlänge [mm]: | 300 |
|---|---|
| Ø Aufnahmebohrung [mm]: | 4 / 8 |
| Magnet-Haftkraft [kg]: | 60 |
| Maße Magnetblock [mm]: | 50 x 64 x 55 |
| Gesamthöhe [mm]: | 355 |

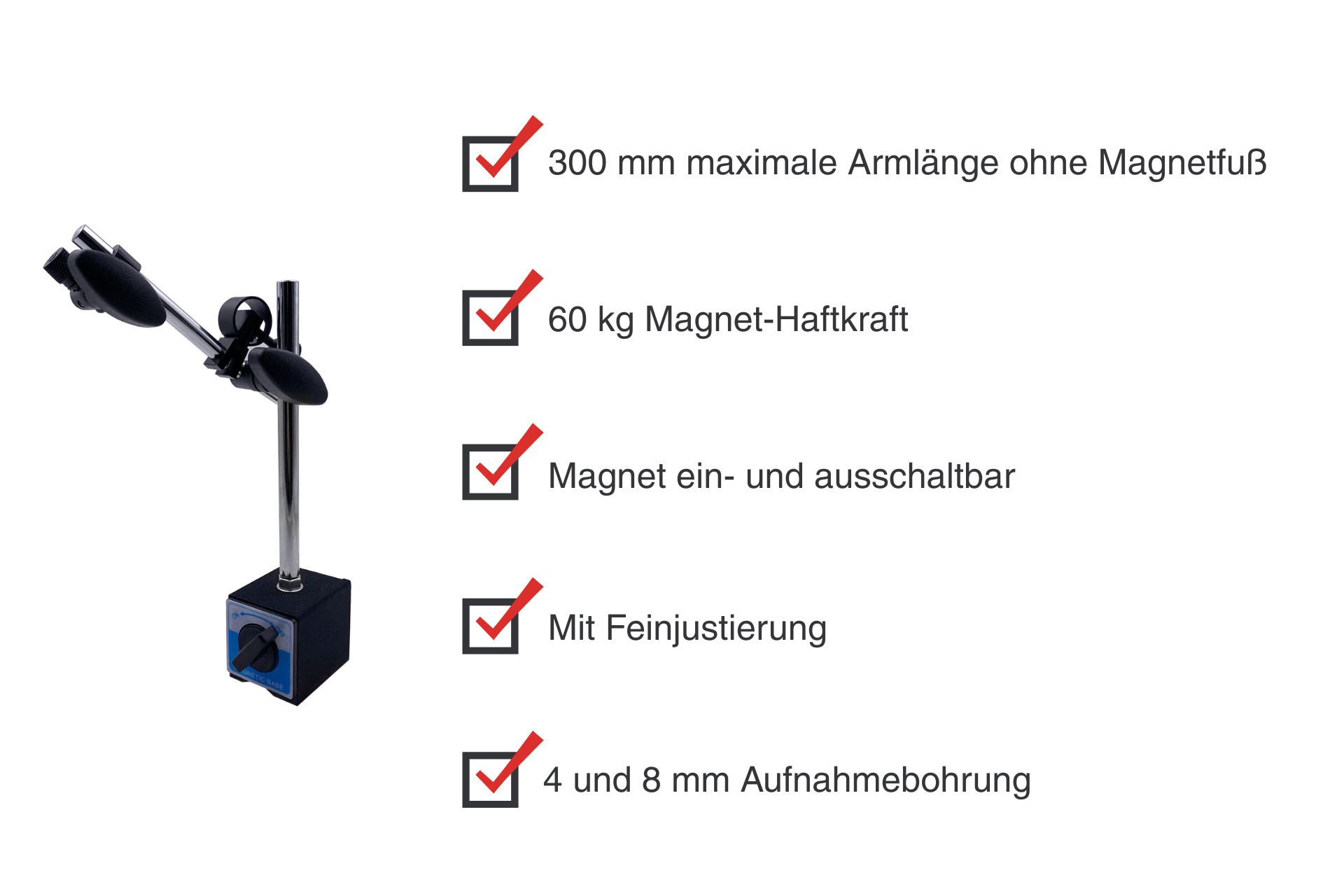

300 mm maximale Armlänge ohne Magnetfuß
60 kg Magnet-Haftkraft
Magnet ein- und ausschaltbar
Mit Feinjustierung
4 und 8 mm Aufnahmebohrung
Beschreibung
Bei diesem Messstativ lassen sich die Gelenke einzeln über Klemmschrauben fest und sicher spannen. Der Ausleger verfügt über eine Feinjustierung mittels Rändelschraube. Der Gelenkarm ist auf einem Magnetsockel mit eingeschliffenem Prisma befestigt. Zusätzlich ist der Sockel rückseitig geschliffen, sodass sich das Stativ auch liegend verwenden lässt. Am Ende des Gelenkarms befinden sich zwei zylindrische Aufnahmen. Durch einen Kippschalter lässt sich die Magnetisierung des Sockels aktivieren bzw. deaktivieren.
Lieferumfang
- 1 x Messstativ mit Magnetfuß und Feinjustierung
- 1 x zusätzliche Aufnahme für Messuhr
