17,50 €*

Preise inkl. 19% USt. zzgl. Versandkosten

Lieferzeit: 1-3 Werktage **

Mehr als 10 Stück verfügbar (online und im Fachgeschäft)

Bestellen Sie innerhalb von 6 Stunden 30 Minuten und wir versenden noch am selben Tag.***
Kostenfreier Paketversand ab 49 € innerhalb Deutschlands.
Artikelnummer: 23070
EAN: 4260477298492
Bruttogewicht: 0,142 kg

Einsatzzweck

Die zweiteiligen Trammelkopf-Sets finden Ihren Einsatz beim Abnehmen und Übertragen von Maßen bzw. Längen oder beim Anreißen von Kreisen oder Kreisbögen mit beliebig großem Radius bzw. Durchmesser.

Technische Daten

Werkzeugmaterial Spitze: Werkzeugstahl, gehärtet
Material: Stahlguss
Aufnahme (max.) [mm]: 30
Aufnahme Bleistifthalter [mm]: Ø 7

Aus Stahlguss gefertigt

Eingeschraubte, gehärtete Spitzen

30 mm maximale Aufnahme

Mit Bleistifthalter

Beschreibung

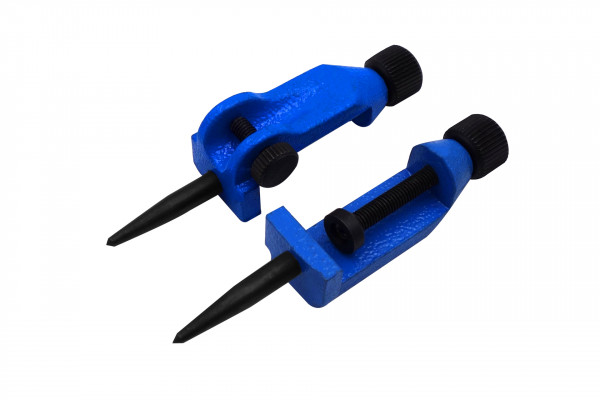

Die Trammelköpfe aus diesem Set sind aus Guss, die einschraubbaren Spitzen aus gehärtetem Werkzeugstahl gefertigt. Durch die Klemmschrauben mit Rändelkopf lassen sich z. B. Profilleisten mit den Maximalmaßen von 30 x 10 mm befestigen. Je nach verwendeter Profilstablänge können Kreisbögen bzw. Kreise mit beliebigen Durchmessern angerissen oder angezeichnet werden. Hierzu verfügt einer der beiden Trammelköpfe über eine Aufnahme für z. B. Bleistifte mit einem Durchmesser von ca. 7 mm. Ebenso können Maße in beliebigen Längen abgenommen und übertragen werden.

Lieferumfang

  • 2 x Trammelkopf

Mehr zur Marke und den Produkten von

Produktvergleich
Produkttitel
Trammelkopf-Set, 2-teilig
Anreißzirkel 150 mm mit Bleistifthalter und Anreißnadel
Anreißzirkel 200 mm mit Bleistifthalter
Anreißzirkel, 160 mm
Federzirkel-Set 150 mm, 3-teilig
Präzisions-Stangenzirkel, 150 mm
Präzisions-Stangenzirkel, 250 mm
Zirkel-Set 150 mm, 3-teilig
Bewertung
Beschreibung
<p>Die Trammelköpfe aus diesem Set sind aus Guss, die einschraubbaren Spitzen aus gehärtetem Werkzeugstahl gefertigt. Durch die Klemmschrauben mit Rändelkopf lassen sich z. B. Profilleisten mit den Maximalmaßen von 30 x 10 mm befestigen. Je nach verwendeter Profilstablänge können Kreisbögen bzw. Kreise mit beliebigen Durchmessern angerissen oder angezeichnet werden. Hierzu verfügt einer der beiden Trammelköpfe über eine Aufnahme für z. B. Bleistifte mit einem Durchmesser von ca. 7 mm. Ebenso können Maße in beliebigen Längen abgenommen und übertragen werden.</p>
<p>Der Präzisions-Zirkel verfügt über zwei achtkantig geschliffene Schenkel mit einer Länge von 150 mm, die sich auf einen Bereich von 200 mm aufspreizen lassen. So können Sie mit dem Anreißzirkel einen Kreis mit einem maximalen Durchmesser von ca. 400 mm anzeichnen bzw. anreißen.</p><p>Dabei erfolgt die Einstellung des Messbereichs schnell und unkompliziert mittels einer Feststellschraube am Viertelkreis (Bogen). Durch das Lockern der Schraube können Sie die beiden Schenkel auf den gewünschten Messbereich spreizen. Um den gewünschten Messbereich zu erhalten, setzt man die Spitze des Zirkels auf ein Lineal oder einen Zollstock und zieht die beiden Schenkel auseinander. Ein Verrutschen des eingestellten Messbereichs kann nun vermieden werden, indem Sie die Schraube am Bogen wieder festdrehen.</p>
<p>Der Päzisions-Zirkel verfügt über zwei achtkantig geschliffene Schenkel mit einer Länge von 200 mm, die sich auf einen Bereich von 215 mm aufspreizen lassen. So können Sie mit dem Anreißzirkel einen Kreis mit einem maximalen Durchmesser von ca. 430 mm anzeichnen bzw. anreißen.</p><p>Dabei erfolgt die Einstellung des Messbereichs schnell und unkompliziert mittels einer Feststellschraube am Viertelkreis (Bogen). Durch das Lockern der Schraube können Sie die beiden Schenkel auf den gewünschten Messbereich spreizen. Um den gewünschten Messbereich zu erhalten, setzt man die Spitze des Zirkels auf ein Lineal oder einen Zollstock und zieht die beiden Schenkel auseinander. Ein Verrutschen des eingestellten Messbereichs kann nun vermieden werden, indem Sie die Schraube am Bogen wieder festdrehen.</p>
<p>Der Präzisions-Zirkel verfügt über zwei geschliffene Schenkel mit einer Länge von 160 mm, die sich auf einen Bereich von 160 mm aufspreizen lassen. So können Sie mit dem Anreißzirkel einen Kreis mit einem maximalen Durchmesser von ca. 320 mm anzeichnen bzw. anreißen.Dabei erfolgt die Einstellung des Messbereichs schnell und unkompliziert mittels einer Feststellschraube. Durch das Lockern der Schraube können Sie die beiden Schenkel auf den gewünschten Messbereich spreizen. Um den gewünschten Messbereich zu erhalten, setzt man die Spitze des Zirkels auf ein Lineal oder einen Zollstock und zieht die beiden Schenkel auseinander. Ein Verrutschen des eingestellten Messbereichs kann vermieden werden, indem Sie die Schraube am Bogen wieder festdrehen.</p>
<p>Dieses 3-teilige Federzirkel-Set besteht aus einem Anreißzirkel zum Anreißen und Anzeichnen kreisrunder Markierungen sowie einem Innentaster-Greifzirkel und einem Außentaster-Greifzirkel zum Ermitteln und Übertragen von Innen- und Außenmaßen. Die Einstellung der Messschenkel erfolgt über die seitliche Einstellschraube. Die Zirkel aus diesem Set sind aus Kohlenstoffstahl gefertigt, die Messspitzen sind gehärtet.</p>
<p>Dieser Präzisions-Stangenzirkel aus Vergütungsstahl ist äußerst stabil ausgeführt. Die beiden verstellbaren Reiter, auch Läufer genannt, lassen sich mit Hilfe gerändelter Feststellschrauben auf der mit einer Messskala versehenen Schiene in der eingestellten Position fixieren. Über die Feinjustierung lässt sich der Präzisions-Stangenzirkel mit einer Genauigkeit von 0,05 mm einstellen. Mit diesem Zirkel können Maße bis 200 mm übertragen bzw. Kreise oder Kreisbögen mit einem Radius von 16 bis 200 mm angerissen werden. Die eingeschraubten Spitzen sind aus Kugellagerstahl gefertigt und weisen einen Härtegrad von 50 HRC auf.</p>
<p>Dieser Präzisions-Stangenzirkel aus Vergütungsstahl ist äußerst stabil ausgeführt. Die beiden verstellbaren Reiter, auch Läufer genannt, lassen sich mit Hilfe gerändelter Feststellschrauben auf der mit einer Messskala versehenen Schiene in der eingestellten Position fixieren. Über die Feinjustierung lässt sich der Präzisions-Stangenzirkel mit einer Genauigkeit von 0,05 mm einstellen. Mit diesem Zirkel können Maße bis 300 mm übertragen bzw. Kreise oder Kreisbögen mit einem Radius von 16 bis 300 mm angerissen werden. Die eingeschraubten Spitzen sind aus Kugellagerstahl gefertigt und weisen einen Härtegrad von 50 HRC auf.</p>
<p>Dieses 3-teilige Zirkel-Set besteht aus einem Anreißzirkel zum Anreißen und Anzeichnen kreisrunder Markierungen sowie einem Innentaster-Greifzirkel und einem Außentaster-Greifzirkel zum Ermitteln und Übertragen von Innen- und Außenmaßen. Die Zirkel aus diesem Set sind aus Kohlenstoffstahl gefertigt, die Messspitzen sind gehärtet.</p>
Preis

17,50 €*

Inhalt: 1 Stck

12,00 €*

Inhalt: 1 Stück

12,00 €*

Inhalt: 1 Stck

11,50 €*

Inhalt: 1 Stck

17,00 €*

Inhalt: 1 Stck

50,50 €*

Inhalt: 1 Stck

55,50 €*

Inhalt: 1 Stck

17,00 €*

Inhalt: 1 Stck

Werkzeugmaterial Spitze
Werkzeugstahl, gehärtet
-
-
-
-
-
-
-
Material
Stahlguss
-
-
-
-
-
-
-
Aufnahme (max.) [mm]
30
-
-
-
-
-
-
-
Aufnahme Bleistifthalter [mm]
Ø 7
-
-
-
-
-
-
-
Messbereich [mm]
-
1 - 200
1 - 215
1 - 160
-
-
-
-
Messbereich [mm]
-
1 - 200
1 - 215
-
-
-
-
-
Länge Schenkel [mm]
-
150
200
-
150
-
-
150
Werkzeugmaterial
-
Aluminium; Holz; Kunststoff; Kupfer; Leder; Messing; Stahl
Aluminium; Holz; Kunststoff; Kupfer; Leder; Messing; Stahl
Aluminium; Holz; Kunststoff; Kupfer; Leder; Messing; Stahl
-
-
-
-
Material Anreißnadel
-
Hartmetall
-
-
-
-
-
-
Härtegrad Anreißnadel [HRC]
-
80 - 90
-
-
-
-
-
-
Breite mit Stellbogen [mm]
-
50
50
-
-
-
-
-
Messbereich [mm]
-
-
-
1 - 160
-
-
-
-
Länge Schenkel [mm]
-
-
-
160
-
-
-
-
Breite mit Feststellschraube [mm]
-
-
-
75
-
-
-
-
Material
-
-
-
-
Kohlenstoffstahl
-
-
Kohlenstoffstahl
Messbereich Anreißzirkel [mm]
-
-
-
-
1 - 175
-
-
0 - 220
Messbereich Innentaster [mm]
-
-
-
-
17 - 190
-
-
20 - 270
Messbereich Außentaster [mm]
-
-
-
-
1 - 170
-
-
0 - 210
Messbereich [mm]
-
-
-
-
-
16 - 150
16 - 250
-
Ablesegenauigkeit [mm]
-
-
-
-
-
0,05
0,05
-
Material Spitzen
-
-
-
-
-
Kugellagerstahl 100 Cr6
Kugellagerstahl 100 Cr6
-
Material Zirkel
-
-
-
-
-
C45E Vergütungsstahl
C45E Vergütungsstahl
-
Länge der Spitzen [mm]
-
-
-
-
-
50
50
-

1 von 1 Bewertungen

5 von 5 Sternen


Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.

Diese Seite ist durch reCAPTCHA geschützt und es gelten die Datenschutzrichtlinie und Nutzungsbedingungen.
Diese Seite ist durch reCAPTCHA geschützt und es gelten die Datenschutzrichtlinie und Nutzungsbedingungen.

October 20, 2019 00:00
Erwin K.

Sehr selten zu finden.

Die Qualität dieses Anreiss-Werkzeugs ist recht gut. Für meine Zwecke auch von der Größe ausreichend.
